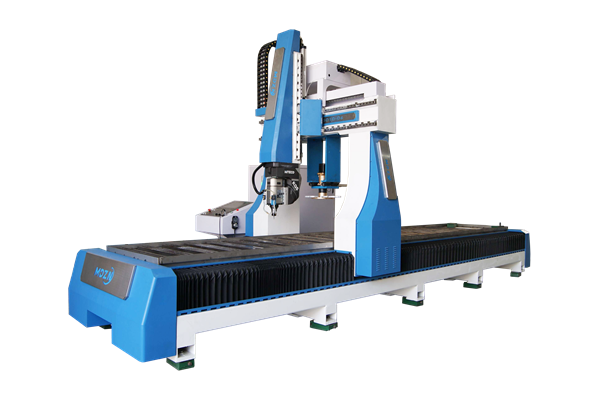

ML5010五轴加工中心
ML5010五轴加工中心
ML5010五轴加工中心
- 产品详情
- 产品参数
性能特点：
1. 机床由高质量钢管无缝焊接而成，确保其高稳定性，整机通过精密加工，震动时效处理，机器坚固，使用寿命长，不变形。
2. 铜、铝加工自动喷雾系统（配1个喷油嘴）
3. 安川伺服电机及驱动，扭矩大，精度高，速度快，性能稳定。
4. 采用铼钠克G-SPEED系统（五轴联动），兼容性好，可兼容MasterCAM/UG等多种CAD/CAN，设计制作软件。可以控制完成多重层面五轴联动加工，能够进行快速、平滑的三维立体加工、雕刻和切割。
5. 整体加厚方管结构床体，科学焊接、去除应力。
6. 整机传动部件自动集中供油系统，延长各部件使用寿命。
7. X/Z轴采用研磨级滚珠丝杆，精度高，下刀精确。三轴采用德国力士乐滚柱重载导轨，承重力大，运行平稳，充分保证机械加工精度和耐磨性。
8. 安全防护：操作面采用左右开防弹玻璃自动安全门及金属框，工作台中间加装安全隔板，后开检修门，方便检修
9. 海铁克电主轴（17kw、24000rpm、HSK-63F、水冷）及台达变频器。
技术参数：
型号Model | 5-axis CNC ML5513-03 |
机床轮廓尺寸：长x宽x高 | 6000x1200x2500mm |
操作及控制系统 | 采用铼钠克G-SPEED系统（五轴联动） |
电机柜 | 恒温恒湿，配有空调配置 |
工作台面积X*Y*Z | 5000mm x1000mm x600mm |
运行速度 | X轴：100m；Y轴：60m；Z轴:30m |
传动方式 | X轴斜齿条，Y、Z轴滚动丝杆 4040 P5级研磨 |
齿条 | 德国恒利安研磨P4级3m-1000 |
减速机 | 德国阿尔法3弧分高精度减速机 |
导轨、滑块 | 德国力士乐35#滚柱重负载 |
驱动系统及驱动器 | 日本安川伺服电机，Y/Z轴2000W；X轴3000W*2台 |
主轴功率 | 17KW,QX-28,5/12 24 63F HITECO(海铁克) 意大利进口 |
主轴转速 | 24000/分 |
主轴变频器 | 台达 18KW |
刀柄/刀具 | HSK-63F |
雕刻指令 | G代码、eng、uoo、NC、Tap |
支持编程软件 | 提供后处理软件支持MasterCAM X5-X8 |
换刀时间 | ≤4秒/次 |
机床重量 | 约5.0T |
电源功率 | AC380V/50Hz 20KW |
刀具冷却 | 自动喷油雾（2个喷油嘴） |
中央润滑装置 | 自动注油系统 |
油雾收集器 | 流量1800m3/h |
主轴最大旋转角度 | B轴±185°；C轴±320° |
主轴最大加工速度 | 66.7°// |
